生物質鍋爐使用說明書
自然人生物質鍋爐使用說明書,教你怎么操作保養鍋爐?
目 錄
目錄..........................................................................2
概述..........................................................................3
注意事項.................................................................4
使用操作說明........................................................5
控制器參數設置...................................................6
報警與故障排除...................................................7
設備保養與檢查.................................................. 8
控制器電氣接線原理圖.....................................9
概 述
自然人生物質鍋爐ZRS系列生物質熱水設備是我公司根據國家節能減排緊迫形勢而推出的高效環保節能型常壓熱水設備。
生物質能源具有顯著的經濟效益和社會效益，對促進可再生能源開發和利用，改善生態環境，實現經濟、社會、生態環境的協調發展具有重要的意義。
在當前石化能源資源日益緊缺、價格比較高昂的經濟環境下，生物質能源是清潔能源中價格最低的能源，且價格穩定，供應可靠。使用生物質能源設備，不僅少燃煤對環境的污染，響應國家節能減排的號召。還可以避免化石能源的供應和價格波動風險，實現結構性的節能效益。
本公司鍋爐設備具有可靠性強、自動化程度高、操作簡便、外觀造型實用美觀、顯示信息豐富直觀，性價比高等優點。適用于賓館、酒店、學校、發廊、洗浴城等場所的采暖及熱水。
操作注意事項
尊敬的用戶：感謝您使用本公司產品。為了能正確使用和了解本產品，使用前請您認真閱讀設備操作使用說明書。
安全警示
本鍋爐及控制系統必須由具有相應資質的專業技術人員安裝和維護。
安裝現場配電盒上必須提供標準接地，嚴禁不斷電進行維護。
鍋爐房內要配備專用消防器材。
本設備不能承壓安裝使用，嚴禁缺水點火運行。
設備在運行時，切勿打開排污閥排污。
在維護螺旋給料器或其他電機時，必須先斷開電源，避免造成手指受傷。
溫馨提示！維護設備時，必須先關閉設備電源，禁止帶電操作 ！
鍋爐售后服務
在您遇到疑問或設備故障時，請您及時與我公司售后服務部取得聯系，我們會及時為您提供專業的服務。售后聯系電話：0735-8883662
在正常安裝使用情況下，本設備自用戶使用起12個月內發生質量問題免費保修，附屬配件3個月內保修。超過保修期后視情況收取相應費用。
如出現以下問題，將由用戶自行承擔相應費用:
1.因使用不當，人為造成設備損壞的。
①.不按要求對設備進行定期維護的
②. 生物燃料的包裝使用含酸性包裝物的
③.人為故意損壞
④.填加不干燥的或含有異物的燃料造成卡死的
⑤非專業人員私自拆修的
2. 自然災害等不可抗力造成的設備損壞。
3. 水質硬度高產生水垢造成的設備損壞。
安裝條件：
專用鍋爐房或防雨棚
嚴禁安裝與臥室、客房相通的環境
預留燃料顆粒擺放場地，擺放在防火、防水、防潮的場地
建好鍋爐承重平臺
預埋低漏排水管或排水溝
提供設備所需穩定的工作電源
使用操作說明
1.起火前檢查，準備事項。
設備爐體是否注滿水，嚴禁無水干燒。
燃料是否干燥且無雜物，否則會導致機械故障造成卡料。
設備周圍2米內嚴禁擺放易燃易爆物品。
④檢查循環水泵等各種運行電機可否正常運行。
⑤添加燃料時嚴禁將料袋繩子等異物倒入料斗內。
2.點火步驟
1.將料斗添滿燃料，開啟循環水泵，打開上下爐門。用點火鏟鏟-鏟燃料，將酒精撒在其上，待燃料吸收酒精后點燃，等燃料充分燃燒后慢慢均勻的直接倒入爐排上。
2.接通電源，按電 源鍵，控制器通電開啟，蜂鳴器鳴叫一聲，顯示屏全部點亮。
控制器自檢3秒后進入待機手動狀態：
3.按 運行/停止 鍵，自動燈亮，控制器將按所設置要求運行。其設置步驟見控制器參數設置。
4.待火勢稍旺時，打開送料調速器開關，慢慢調節相應速度送料。此時見控制器顯示屏顯示 引風運行 時。打開 引風機 開關，關閉上下爐門進入自動燃燒控制狀態。
5. 觀察片刻，調節旋鈕到燃料充分燃燒且無煙即可。（一般調節比例為10-25之間）
3.停爐手動關火步驟
1.關閉 送料調速器 開關。
2.等待2分鐘，觀察爐膛燃料燃燒干凈后，關閉 引風機 旋鈕開關、循環水泵電源
3.按 電源 鍵，關閉控制器，斷開設備電源。
4.清除爐膛內部顆粒殘渣，保持鍋爐周圍干凈、整潔。
備注：
自動點火流程：啟動點火—啟動鼓風機、引風機、送料系統—點火延時—點火延時結束關閉點火系統—送料系統運行燃燒。
自動停爐流程：關閉送料系統—后吹掃延時—延時關閉鼓風機、引風機。
控制器參數設置
1.使控制器處于手動狀態
2.按設 置鍵顯示停爐溫度，用╋ ━鍵修改停爐溫度至希望值。設置范圍20℃—100℃。
3.按設 置鍵停爐被保存記憶，顯示點火溫度，用╋ ━ 鍵修改點火溫度至希望值。可設置范圍0℃—停爐溫度減5℃。
4.按設 置鍵點火溫度被保存記憶，顯示開泵溫度，用╋ ━ 鍵修改開泵溫度至希望值。可設置范圍0℃—停爐溫度。（本設備設置為0）
5.按設 置鍵開泵溫度被保存記憶，顯示關泵溫度，用╋ ━ 鍵修改關泵溫度至希望值。可設置范圍0℃—開泵溫度減3℃。（本設備設置為0）
6.按設 置鍵關泵溫度被保存記憶，顯示點火延時，用 ╋ ━ 鍵修改點火延時至希望值。（點火延時設置為0時，則無點火動作）
7.按設 置鍵點火延時被保存記憶，顯示送料延時，用 ╋ ━ 鍵修改送料延時至希望值。（此設置一般只用于點火時段）
8.按設 置鍵送料延時被保存記憶，顯示間隔延時，用 ╋ ━ 鍵修改間隔延時至希望值。（間隔延時設置為0時，則為持續送料）
9.按設 置鍵間隔延時被保存記憶，顯示后吹掃延時，用 ╋ ━ 鍵修改后吹掃延時至希望值。（風機延時）
10.按設 置鍵或 運行/停止 鍵均可結束設置并保存記憶回到待機狀態或直接運行。
11.在有手動提示時，按 ╋ 鍵可手動開停循環泵（120萬大卡以下的設備此功能無作用）
12.在有手動提示時，按 ━ 鍵可手動開停鼓風機（20萬大卡以下的設備此功能無作用）
報警和故障排除
1.超溫報警：
鍋爐水溫超過停爐溫度+15℃時，控制器進入超溫報警保護，蜂鳴器聲報警，同時關閉送料燃燒系統。顯示代碼：4E 超溫
排除方法：檢查循環系統是否循環，循環流量是否過小，鍋爐是否缺水少水
2.溫度傳感器故障報警：
當溫度傳感器故障時，控制器進入傳感器故障報警保護，同時關閉循環泵、送料系統，蜂鳴器聲報警。
短路顯示代碼：6E 傳感器 斷路顯示代碼：7E 傳感器
排除方法：檢查傳感探頭是否短路、斷路。探頭是否進水損壞，需更換傳感探頭。
備注：（控制器一旦進入報警保護，所用已發生的故障都被記憶，在故障未排除之前，除F2消音鍵外，其他鍵都不被響應。故障排除后每按一次F2消音鍵就清除一個故障記憶，直到所用記憶被清除。若記憶不能清除則表示還有故障存在。）
3.爐膛內未送燃料
故障現象1：送料電機通電正常，但不旋轉送料
排除方法：檢查送料電機是否線路斷路或燒壞
故障現象2：送料電機工作正常，但送料螺旋不旋轉送料
排除方法：檢查螺旋聯桿軸或保護螺栓是否折斷，如折斷則檢查送料倉是否有異物卡塞
故障現象3：送料電機、送料螺旋都工作正常，但不送料進爐膛
排除方法：檢查送料倉是否有異物或燃料架空，如架空：輕輕敲擊料斗使其下料，嚴禁用工具、棍子插入料斗內攪拌。
故障現象4：送料電機、送料螺旋都工作正常，料倉也未架空，但還是不送料進爐膛
排除方法：檢查爐膛下料管是否被潮濕的燃料粉末灰堵塞住。如堵塞需拆卸送料系統，將其清理干凈。
4.煙管排黑煙
故障現象1：送料過多或燃料潮濕，燃燒不充分會產生煙塵
排除方法：調小到適應的送料速度或更換干燥燃料。
故障現象2：爐膛內是有結硫結塊有過多灰渣，堵塞氧氣的正常供給
排除方法：顆粒含雜質、含焦油物質或酸性物質過多時容易結硫結渣，將其清除并及時更換燃料。
故障現象3：鍋爐導熱管及煙道灰塵堵塞，排氣受阻
排除方法:及時清洗鍋爐導熱管及煙道。
故障現象4：風機未工作
排除方法：檢查風機。
故障現象4：二次補氧堵塞或未開啟
排除方法：檢查風機，調節好二次補氧。
5.料倉回火
故障現象1：鍋爐導熱管及煙道灰塵堵塞，排氣受阻，產成正壓燃燒
排除方法:及時清洗鍋爐導熱管及煙道。
故障現象2：燃料體積大、細灰多粘在下料管底部，引起逆風回燒
排除方法:及時清除下料管底部的細灰，選用常規體積的燃料。
故障現象3：下料管的高壓冷風導流風管被堵塞
排除方法:及時清除導流風管堵塞物
故障現象4：料斗料倉缺料
排除方法:停爐待料倉冷卻后再添加燃料開機
鍋爐設備的保養與檢查
1.設備保養
①每天清理爐堂爐渣一至兩次
②每周清理一至兩次加熱器灰塵（設備側面設計有清灰門）
③每月給送料螺旋軸承和引風機加黃油或齒輪油一至兩次
④每月給風機電機軸承加注黃油或潤滑油一至兩次
⑤每年必須給鍋爐排污兩至四次（排污后必須及時補滿水）
⑥使用較差的水質，必須進行水質軟化處理后才使用
2.設備的日常檢查
①定期檢查風機，進料裝置是否有螺絲松動，是否有異常響聲。
②定期檢查補水箱浮球閥是否正常補水，供水壓力是否正常。
③如裝備用水泵，請定期調換循環水泵，并且檢查水泵是否工作正常。
④定期檢查設備接地線是否正常連接。
⑤保證料斗的燃料能正常供給，以免造成無燃料熄火停爐
⑥.要定時觀察燃燒室燃料的燃燒情況。如燃料燃燒不完全、煙大或結硫塊，應及時清除結硫塊，調節進料調速器比值和風機風量的大小來達到理想的燃燒效果。

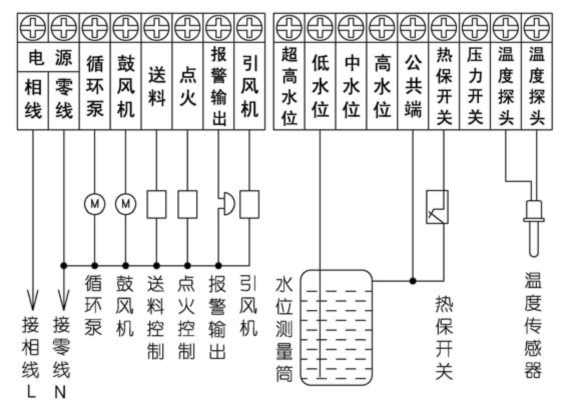

控制器電氣接線原理圖
注：此接線圖只為參考，如有電路故障請與公司電器工程部聯系。
